在多數人印象中,高大的煙囪、巨大的廠房、綿延不絕的“白煙”,再加上密密麻麻的高壓線,這是發電廠應有的形象。但是,有這么一座不同尋常的發電廠,它不建廠房,不燒煤、不燒氣,卻有30000千瓦以上的“發電”能力。
它,就是虛擬電廠!
什么是虛擬電廠
虛擬電廠是通過先進通信技術和軟件架構,實現地理位置分散的各種DER的聚合和協調優化,以作為一個特殊電廠參與電力市場和電網運行的電源協調管理系統。它的概念更多強調的是對外呈現的功能和效果,更新運營理念并產生社會經濟效益,符合中國電力發展的需求與方向。
現在的發電廠和用電之間“不可調和”的矛盾:電廠每天都持續源源不斷的在發電,而用電的需求總是一會兒高一會兒低,白天要的電多,晚上要的電少,夏天要的電多,冬天要的電少,電廠沒有辦法,只能按當前外部需求來調整自身的發電,這樣就會造成運行的不經濟。
與微網的區別?
微網技術的提出旨在解決DG 并網運行時的主要問題,同時由于它具備一定的能量管理功能,并盡可能維持功率的局部?jī)?yōu)化與平衡,可有效降低系統運行人員的調度難度。實際上,盡管虛擬電廠和微網都是基于考慮解決DG及其他元件整合并網問題范疇,但二者仍有諸多區別。
1)設計理念。微網采用自下而上的設計理念,強調“自治”,即以DG與用戶就地應用為主要控制目標,實現網絡正常時的并網運行以及網絡發生擾動或故障時的孤島運行。而虛擬電廠的概念強調“參與”,即吸引并聚合各種DER參與電網調度和電力市場交易,優化DER組合以滿足電力系統或市場要求為主要控制目標,強調對外呈現的功能和效果。
2)構成條件。微網的構成依賴于元件(DG、儲能、負荷、電力線路等)的整合,由于電網拓展的成本昂貴,因此微網主要整合地理位置上接近的DG,無法包含相對偏遠和孤立的分布式發電設施。虛擬電廠的構成則依賴于軟件和技術:其轄域(聚合)范圍以及與市場的交互取決于通信的覆蓋范圍及可靠性;轄域內各DER的參數采集與狀態監控取決于智能計量(smart metering)系統的應用;DER的優化組合由中央控制或信息代理單元進行協調、處理及決策。因此,引入虛擬電廠的概念不必對原有電網進行拓展,而能夠聚合微網所轄范圍之外的DG。
3)運行模式。微網相對于外部大電網表現為單一的受控單元,通過公共耦合開關,微網既可運行于并網模式,又可運行于孤島模式。而虛擬電廠始終與公網相連,即只運行于并網模式。
4)運行特性。微網的運行特性包含2個方面的含義,即孤島運行時配電網自身的運行特性以及并網運行時與外部系統的相互作用。而虛擬電廠作為聚合能量資源構成的特殊電廠,其與系統相互作用的要求比微網更為嚴格,可用常規電廠的統計數據和運行特性來衡量虛擬電廠的效用,如有功/無功負載能力、出力計劃、爬坡速度、備用容量、響應特性和運行成本特性等;其轄域內配電網的運行特性則由配電系統操作員(distribution systemoperator,DSO)進行衡量。
為啥要造虛擬電廠?
眾所周知,我們用的電是瞬時平衡的,也就是說,你用多少,電廠就要發多少。就像一個天平,一端是用戶,一端是電廠,讓它平衡的支架就是電網。
電廠每天都持續在發電,而用電的需求總是一會兒高一會兒低,白天要的電多,晚上要的電少,夏天要的電多,冬天要的電少,電廠只能按當前外部需求來調整自身的發電,這樣會造成運行的不經濟。
近幾年逐漸增多的風能、光伏等新能源,由于其不穩定性給整個電網的安全性和可靠性也帶來了巨大的挑戰。
如何能解決呢?
分層分區彈性平衡的虛擬電廠應運而生!

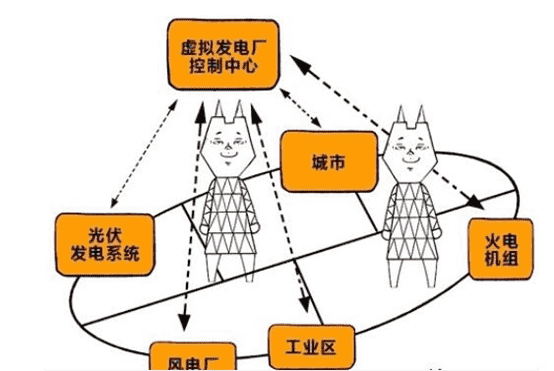

虛擬電廠,顧名思義就是一個虛擬化的電廠,不是電廠但是起到一個電廠的作用,可以將相對分散的源、網、荷、儲等元素進行集成調控,構造一個大型“充電寶”。它對外既可以作為“正電廠”向系統供電,也可以作為“負電廠”消納系統的電力,起到靈活的削峰填谷等作用。
分層分區的虛擬電廠
在嘉興平湖,國網平湖市供電公司利用源網荷儲一體化虛擬電廠聚合了園區、光伏、熱電聯產自備電廠、儲能電站、5G基站等6大類18小類源儲荷資源,實現可調資源街道全覆蓋、類型全覆蓋。目前形成可提供日前、日內、實時合計可調負荷200兆瓦以上的資源池。
虛擬電廠是怎么運作的呢?
舉個例子:位于嘉興平湖南市新區的新城吾悅廣場,是個商業綜合體,曾多次參與虛擬電廠的試運行,常規“發電”能力在300千瓦左右。
這普通的建筑,怎會變成“電廠”?說來也簡單,商場里面有多臺空調機組,在用電高峰時段,通過預先安裝的電子終端實現分鐘級遠程柔性可調節負荷需求響應,將中央空調溫度提高2-3攝氏度,日均用電量可以減少近20%。
如果管控幾百座吾悅廣場這樣的大廈,就可以將幾十萬千瓦電力隨時釋放出來。
實際上,平湖源網荷儲一體化虛擬電廠,就是由許多類似吾悅廣場這樣的樓宇構成的一個能源互聯網管理體系。與一般樓宇自發、零散的節能行動不同,虛擬電廠每次運行,都經過周密組織,從而讓眾多樓宇能在同一時刻按預設方案“關開關”。
不僅是商場,居民和工廠也可以參與到虛擬電廠的價值創造中。家里的電動汽車、空調、冰箱等都可以交給虛擬電廠“托管”,虛擬電廠將挖掘家庭負荷特性,讓用電、能耗、能效數據信息覆蓋各家各戶。
光說不練假把式。今年的6月21日,平湖市縣域虛擬電廠已經投入實戰應用。當天,虛擬電廠平臺提前預測平湖110千伏永興變2號主變將出現負荷緊張異常,并借助AI智能指揮長“啟航”發出預警信息,調控分中心總指揮長查看此次異常事件后確認執行。
14時30分,浙江榮晟環保紙業股份有限公司在不影響生產的前提下關停了部分輔助設備。與此同時,正在平湖市新埭鎮國際進口商品城里的消費者對于上升了兩度的空調溫度絲毫沒有察覺;安裝了智能空開的虹橋景苑小區居民張先生家中電熱水器線路自動關閉;新埭地區的各個用戶側分布式光伏根據虛擬電廠指令智能調節逆變器運行方式平衡電壓波動……
通過在負荷異常時間段精準調節永興變下的用戶資源,在成本最低、影響范圍最小的前提下,及時避免永興變2號主變負荷異常事件。
怎么做到像真正的電廠一樣運行?
虛擬電廠的發電原理看似簡單,具體實現卻不容易。虛擬電廠要達到的目標,不僅僅是收集分散的電能數據、控制負荷量,而是像一個真正的發電廠一樣,可以參與系統調度,提供調峰、調頻輔助服務和電力市場交易等。
為此,國網平湖市供電公司構建了一個定位精準、需求精準、分配精準、方案精準的響應模式。其核心是通過靈敏度算法計算每個可調資源與網架設備的靈敏度及耦合關系,將虛擬電廠資源精準匹配到網架設備,建立層級鮮明、區域清晰的虛擬電廠可調節資源管理機制,既可以在用電高峰時段向外部供電,也可以在電力富余情況下消納電力,起到靈活的削峰填谷作用。
隨著氣溫上升,用電高峰已經來臨,根據目前平湖電網實際運行情況,預計在迎峰度夏期間將出現3萬至5萬千瓦負荷缺口,同時預計今年最大負荷將會達到65萬至70萬千瓦左右。
據初步統計,在今夏用電高峰期間,隨著虛擬電廠項目推進,將可實現該市全域調峰2萬至3萬千瓦。以建設100萬千瓦虛擬電廠資源池計算,預計每年可節約3億元電網新建投資成本,提高清潔能源消納空間9600萬千瓦時電量,按生態環境部發布的《2019年度減排項目中國區域電網基準線排放因子》中華東區域碳排放因子計算,可減少碳排放約7.6萬噸。
按此推算,如果浙江各地區都能推廣這種模式,就相當于在不增加資源消耗的情況下新建一座大型電廠。
未來,將有更多沉默的分布式資源被喚醒,一個住宅就是一個虛擬電廠,能在光伏等分布式能源有間歇性時,通過儲能裝置儲存起來,形成穩定、可控的“微電廠”,實現萬物皆“能”。作為智慧能源生態中,實現多形態資源“聚沙成塔,智慧響應”的關鍵一環,虛擬電廠,值得期待。
文章來源: 浙電e家
