風機靠風“吃飯”,風向飄忽不定,偏航系統起到?jīng)Q定作用
發布時間:    瀏覽次數:1142次

一直有個疑問,日夜不停轉動的大風車是如何將風能轉化成電能的呢?

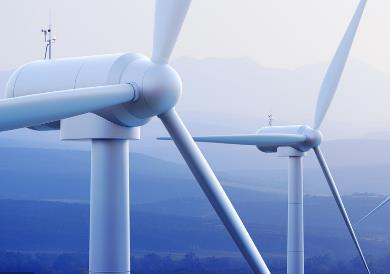

像飛機翅膀一樣,風力發電的原理是利用風帶動風車葉片旋轉,進而驅動發電機發電。風力發電機的葉片從地面看上去給人的感覺較小,但實際上這些葉片很大,普通的風電葉片都有40多米長,而目前最大的風電葉片長度已經超過100米,遠超過大型客機的機翼長度。


其實,風并非“推”動風輪葉片,而是由于葉片橫截面的形狀上下不對稱,風在通過葉片上方的時候流速大,下方的流速小。這就會導致葉片上方的壓強小,下方的壓強大,葉片形成葉片上下面的壓差,這種壓差會產生升力,令風輪旋轉。

風機如何保證發電

想要將風能轉化成電能,光靠獨特的翼型設計是遠遠不夠的。風電機組的風車必須迎著風才能發電。風機工作的時候首先通過風向標尋找到風的方向,然后通過偏航系統將機頭旋轉到正對風吹來的方向。風是很復雜的,風機會經常測量風向并旋轉機頭去迎風,使風機更好地匹配風的特性,隨著對風角度的增大,發電功率也會飛速增加。此外,風機葉片也會旋轉,幫助風機更好的適應風的大小。

直驅永磁技術

傳統的風力發電機是利用風帶動風車葉片旋轉,然后再通過增速機等多個齒輪組將旋轉的速度提升后,來驅動發電機發電的。這是一個很長的傳動過程,能量在傳送過程中必然會出現損耗。

而直驅永磁技術省去齒輪箱等復雜的傳送結構,大大減少了損失,提高了發電效率,保證了運行的可靠性。直驅永磁發電的轉子由超過1300磁鋼組成,核心部件由稀土材料組成,可以在不消耗任何電能的情況下產生強大磁場,保證了機組強大的發電能力。當風吹動葉片后,線圈不斷切割磁場線從而產生電能。這就是風能轉化成電的原因。

并入電網

風電機組發出的電力,能夠直接送入電網供人們使用嗎?想要安全的將風電并入電網供人們使用,風機側電流與入網側電流就需要經過電箱處理。風機產生的電壓處于不斷變化的,而電網對流入的電壓有嚴格的要求。這個時候就需要有一個變壓器,對已經產生的風電進行處理。經過處理以后,所有的機組就可以輸出一個統一的電壓,風電就可以實現安全傳輸了。

那么,加入風向發生變化了,風力發電機方向變不變呢?

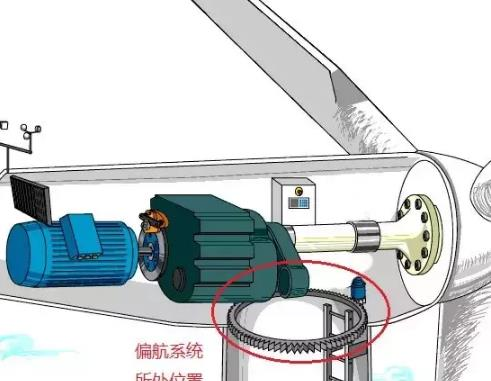

風的方向是隨時間不斷變化的,而風力發電機必須迎著風向才能最大效率的利用風能,因此風電機組的機艙也必須跟隨著風向的變化來不斷改變方向,以保證始終處于迎風狀態,這就需要一個系統能夠測得風向并根據測得風向控制機艙旋轉對風,這就是我們將要介紹的偏航系統。


偏航系統的主要作用有三個:

其一是與風力發電機組的控制系統相配合,調節整個機艙的對風位置,根據風速儀和風標儀的傳感檢測,自動使風輪對準風向,以提高風電機組的發電效率。

其二是自動偏航過程中提供必要的周向阻尼力矩,以保證風力發電機組的安全運行。(對風過程的平穩、防止豎直方向的運動)

其三很多小伙伴比較關心的一個問題如果沒有偏航系統會怎樣?

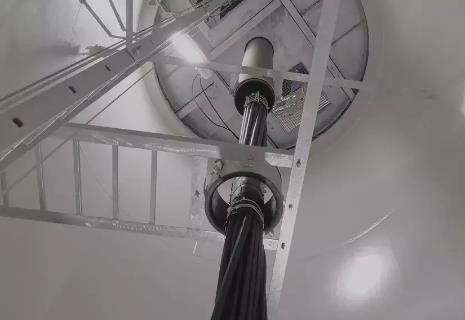

機艙可以順時針旋轉,也可以逆時針旋轉。機艙旋轉電纜也跟著旋轉,如果任機艙朝同一方向旋轉,電纜就會扭得和麻花一樣隨時都會被扯斷!

因此,偏航系統的作用是為了避免電纜過度扭轉產生撕裂而采取的解纜措施,保護電纜不被扭斷。


偏航系統的組成

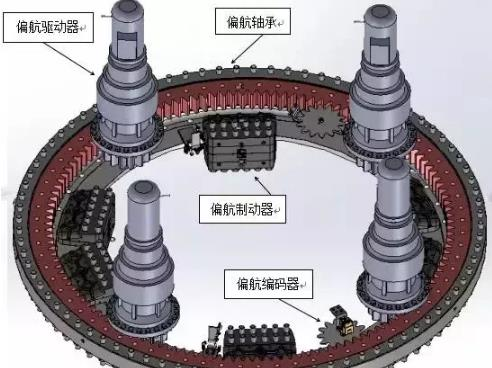

偏航系統主要由偏航軸承、偏航驅動器、偏航制動器、偏航編碼器幾個部分組成。

偏航驅動器

在風力發電中,葉輪應該總是處在對風狀態,以便于風輪最大程度的吸收風能。偏航驅動就起轉動機艙使葉輪對風的作用。

偏航軸承

承載機組中主要部件的重量,并傳遞氣動推力到塔架,軸承中含有齒圈,偏航驅動機構中的小齒輪與之嚙合,偏航時驅動軸承旋轉從而轉動機艙。


偏航編碼器

主要作用是在風機偏航過程中記錄風機旋轉角度。

偏航制動器

偏航剎車,用于偏航對風后固定機艙位置。

此外,偏航實現其功能,必須采集到風向與風速,風向標與風速儀就是實現這個功能的。

了解了各部件作用,再來看看偏航對風過程

1.當外界環境風向變化時,機艙頂部的風向標會把風向的變化情況傳遞給控制柜;

2.控制柜經過分析,如果風向標采集的風向數據達到了偏航的邊界條件,便向偏航驅動器發出動作指令;

3.偏航驅動將轉矩傳遞給偏航軸承,通過偏航軸承內外圈的相對轉動最終實現機艙的轉動;

4.偏航時,偏航編碼器也會隨之轉動,記錄旋轉角度,達到對風角度時停止偏航,偏航制動器制動。

偏航常見故障及可能原因

1、 齒圈齒面磨損原因

(1)齒輪副的長期嚙合運轉;

(2)相互嚙合的齒輪副齒側間隙中滲入雜質;

(3)潤滑脂嚴重缺失使得齒輪副處于干摩擦狀態。

2、異常噪聲原因

(1)潤滑油或潤滑脂嚴重缺失;

(2)偏航阻尼力矩過大;

(3)齒輪副輪齒損壞;

(4)偏航驅動狀態中油位過低。

3、 偏航定位不準確原因

(1)風向標信號不準確;

(2)偏航系統阻尼力矩過大或過。

(3)偏航制動力矩達不到機組設定值;

(4)偏航系統的偏航齒圈與偏航驅動裝置的齒輪之間的齒側間隙過大。

文章來源: 科技運工,工程師之窗
