逆變器是一種將直流電(電池、蓄電瓶)轉化為交流電的裝置,在汽車、軌道交通、通信設備和新能源發電等多領域有廣泛的應用。目前市場上提及的逆變器主要指光伏發電系統中使用的光伏逆變器,以及用于儲能系統的儲能逆變器(或稱儲能變流器)。
光伏逆變器是連接光伏系統與電網,確保電站長期可靠運行和提升項目投資回報的關鍵設備。逆變器的基礎功能是將光伏電池輸出的直流電轉換為交流電,主要通過IGBT和MOSFET等電力電子開關器件的高頻率開合以實現此功能,并需要使輸出的交流電滿足并入電網的電能質量要求。光伏逆變器的性能對于整個光伏系統的運行平穩性、發電效率和使用年限都會產生直接的影響。
逆變器還要負責整個光伏系統的智能化控制。作為當前光伏系統中的主要智能化設備,逆變器還具有提升系統發電效率的最大功率點追蹤(MPPT)功能,對系統狀態進行監控、調節和保護的孤島效應控制及零電壓穿越等功能。
光伏逆變器大體可分為集中式、組串式、集散式和微型逆變器四種。這四種類別的主要區別在于逆變器的單體容量以及直接與逆變器連接的光伏組件數量不同,由此具有不同的下游應用場景。
組串式逆變器在全球市場占據更大份額。目前全球市場上按容量計算的組串式逆變器出貨量約占60%左右,集中式逆變器約占35%,集散式和微型逆變器所占市場份額較小。傳統觀念中組串式逆變器單機容量較小,適用于戶用及工商業分布式光伏系統;集中式逆變器單機容量較大,適用于大型光伏電站的場景。不過近年來,各廠商紛紛推出200KW甚至300KW以上的大容量組串式逆變器,并成功應用于大型光伏電站,使得組串式逆變器的市場份額進一步提高。
逆變器成本在我國光伏系統中僅占3%-5%左右。隨著近年來逆變器價格的不斷下降,據中國光伏行業協會統計,2020年我國集中式逆變器和組串式逆變器的平均價格分別下探至0.11元/W和0.18元/W,而大型地面光伏系統和工商業屋頂分布式系統的初始投資成本分別為3.99元/W和3.38元/W,逆變器成本僅占3%-5%左右。
光伏逆變器技術趨勢
(一)技術趨勢一:功率模塊化加速組串式滲透,新增與替換需求共振
光伏逆變器可根據工作原理分為集中式、組串式及微型逆變器。由于各類逆變器工作原理不同,應用場景也有所不同:

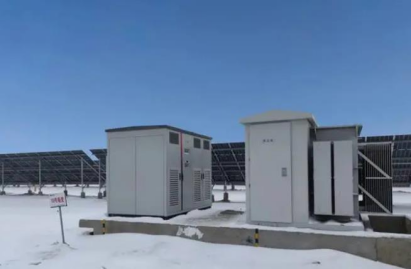

(1)集中式逆變器先匯流、再逆變,主要適用在光照均勻的大型集中式電站場景。集中式逆變器先將多路并行的組串匯流到直流輸入端,進行最大功率峰值跟 蹤后,再集中轉換為交流電,通常單體容量都在500kw以上。由于集中式逆變器系 統集成度高,功率密度大,因而成本低,主要應用日照均勻的大型廠房,荒漠電站 等大型集中式光伏電站中。

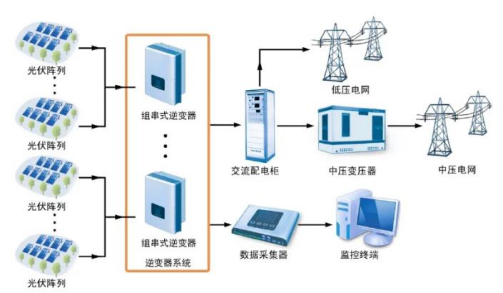

(2)組串式逆變器先逆變、再匯流,主要適用于中小型屋頂、小型地面電站 等場景。組串式逆變器基于模塊化概念,對1-4組光伏組串進行單獨的最大功率峰 值跟蹤后,先將其產生的直流電逆變先為交流電,再匯流升壓、并網,因此功率相 對集中式更小,但應用場景更為豐富,可適用于集中式電站、分布式電站及屋頂電 站等各類電站,價格略高于集中式。
(3)微型逆變器直接逆變并網,主要適用于戶用及小型分布式場景。微型逆 變器是對每個光伏組件進行單獨的最大功率峰值跟蹤,再經過逆變并入交流電網,相比于前兩種逆變器,其體積最小,功率最小,一般功率在1kw以下,主要適用于分布式戶用及小型分布式工商業屋頂電站,但價格高昂,一旦出現故障難以維護。
受益分布式發電占比提升及加速滲透大型電站,組串式逆變器市占率逐步提升。根據GTM統計,2019年全球組串式逆變器市占率為52%,較2015年提升11個 pct。根據CPIA統計,2020年國內組串式逆變器市占率為67%,較2016年提升34.5 個pct。具體原因如下:
(1)分布式光伏發電首選組串式方案,占比提高直接帶動組串式份額增加:
集中式光伏電站投資大,建設周期長,占地面積大,主要建設在光照均勻的大型地面。集中式光伏電站能夠充分利用空曠豐富且穩定的太陽能資源,通過建設大型光伏電站,接入高壓輸電系統供給遠距離復合,其所發電能將直接輸送至電網,由電網以光伏發電標桿電價收購全部電量并同意調配向用戶供電。

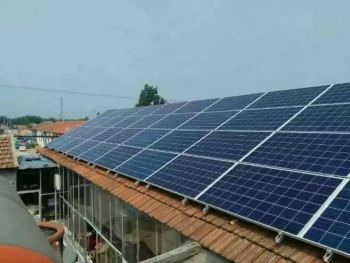

分布式光伏電站投資門檻低,建設快,占地面積小,裝機靈活,是未來光伏發 展的主要方向。分布式發電指位于用戶所在地附近的供電系統,其生產的電力除用 戶自用和就近利用外,還可以將多余電力送入當?shù)嘏潆娋W(wǎng)。由于太陽能資源具有分散、能量密度低的特點,本身具有分布式發電的天然優勢。由于集中式投資門檻 低,園區、大工業、工商業等高電價用戶利用分布式發電的意愿正在不斷加強,直 接推動組串式逆變器市場份額的逐步提升。
(2)組串式逆變器MPPT賦能及維修便利性優勢顯著,伴隨單機功率大型化逐步縮小與集中式價差,加速滲透大型電站市場:
組串式逆變器具有高發電量、高 可靠性、安全性高、易安裝維護等優點,當一塊組件被陰影阻擋或發生故障時,但 因?yàn)榫哂卸嗦稭PPT,因此只會影響對應少數幾個組串的發電量,可以將損壞降至 最低,陣列失配損失小,效率更高,逐步應用在大型電站市場。
此前組串式逆變器未能大規模替代集中式逆變器的主要原因在于成本高昂,單機最大功率也受到功率器件、線路布置等限制,但得益于上游IGBT和MOSFET等核心元器件的迭代升級,疊加功率模塊技術不斷發展,組串式逆變器單機功率密度不斷提高,價格快速下降,性價比凸顯, 越來越多大型電站選擇采用組串式逆變器方案。據PV-tech統計,在2020年已公布的國內央企逆變器集采項目中,組串式逆變器招標比例再創新高,占比達74%。
“新增+替換”需求加速光伏逆變器市場爆發。與光伏組件25-30年使用壽命不同,光伏逆變器所使用的IGBT等電子元器件的使用壽命普遍為10-15年,因此在光 伏電站運行周期內至少需要更換一次逆變器,2010年時全球光伏新增裝機已達到 17.5GW, 隨著不斷有光伏電站進入存量技改時期,替換需求將持續增長。
發電側儲能主要解決可再生能源并網發電的波動性和消納問題,配電側儲能則主要實現調峰調頻功能,發電側和配電側儲能系統應用通常具有容量大、占地面積大、投資成本高等特點,主要應用于大型集中式地面電站和電網變電站等領域。用電側可分為戶用和工商業光伏儲能,主要用于提升發電收益、降低用電成本。
根據儲能在各類能源裝機配比的滲透率情況,預計2025年儲能裝機需求超過140GW,儲能逆變器產值超680億元,從而使得整個逆變器行業產 值超1500億元。
文章來源: 全球光伏,太陽能光伏發電
