【名詞解釋】
“水電站下泄生態流量”是指為滿足維持河道的基本生態功能和群眾生產、生活及其它用水需求,所需要水電站下泄的最小流量。
【需求背景】
近年來,我國水電建設發展迅速,為促進地方經濟和社會發展發揮了重要作用,但隨之帶來的生態問題也不容忽視。

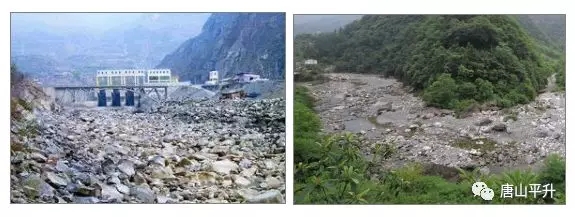

一些水電站因下泄生態流量不足造成部分河段減水、脫水甚至干涸,一定程度上影響了河流的正常生態功能和群眾的生產、生活。
為保護河流生態環境,推動水資源科學、合理、有序開發和可持續利用,各地水利和環保部門相繼出臺措施對不滿足生態流量下泄要求的水電站責令整改或掛牌督辦。
“水電站下泄生態流量監測系統”是重要的長效監督、管理手段,為主管部門隨時掌握各水電站的流量下泄情況、保障下游河流的生態用水需求發揮了重要作用。

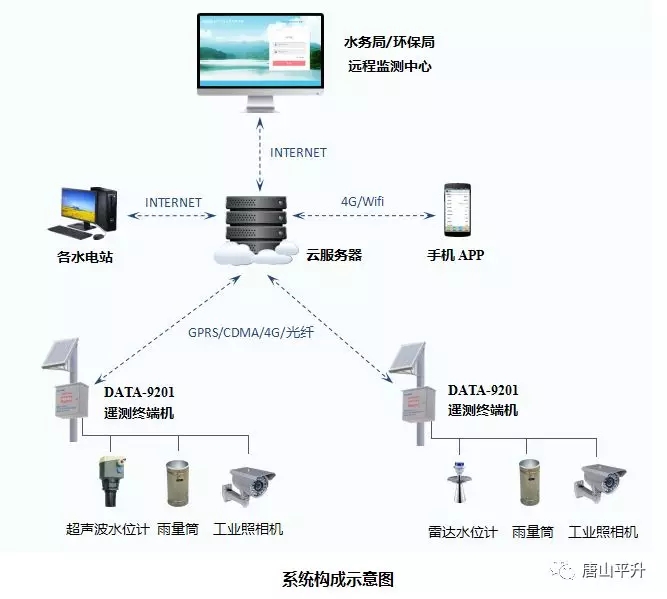

【系統構成】
【監測方式】
1、監測斷面設置
對水電站下泄流量的監測,可在電站泄水口設立監測點,安裝在線監測設備;也可在電站下游附近選擇河道斷面作為監測斷面,安裝在線監測設備,監測下泄流量。
對于河床式或壩后式水電站,監測斷面應設置在發電廠房尾水下游;
對于引水式水電站,監測斷面應分別設置在發電廠房尾水下游和水庫大壩下游。
2、監測內容
水電站下泄生態流量監測以水情自動監測為主,主要監測參數為水位、流量(多通過水位—流量關系曲線計算得出),還可以集成雨量監測、水質監測、圖像/視頻監控、閘門監控等功能,為流域生態保護、水政管理、水文水資源監測等提供服務。
3、監測設備
在線監測設備主要由DATA-9201型遙測終端機、超聲波/雷達水位計、雨量筒、工業照相機等組成,采取一桿式安裝、太陽能或市電供電。
【系統功能】
◆實時監測各水電站下泄斷面的水位、流量、降雨量等數據。
◆定時或?qū)崟r(shí)上傳各水電站下泄斷面的現場圖像或視頻(視通信方式)。
◆水位/流量過低、監測設備異常時自動報警。
◆通過矢量地圖宏觀展示測點分布位置、運行狀態、報警狀態。
◆監測數據、圖像、視頻自動存儲,方便歷史查詢、事故追溯。
◆自動統計日、月、年等時段歷史數據,通過報表、曲線圖、柱狀圖等多種形式展現;支持?jǐn)?shù)據/報表導出為Excel或直接打印輸出。
◆遠程管理在線監測設備:修改數據采集、上報頻率或升級程序等。
◆通過數據庫、OPC等多種形式對接上一級監控平臺。
【系統特點】
①多種通信方式可選(依監測需求和現場網絡條件確定)
●GPRS/CDMA
●3G/4G
●光纖/ADSL
②支持多種行業通信規約
●《水文監測數據傳輸規約(SL651-2014)》
●《水資源監測數據傳輸規約(SZY206-2016)》
●《污染源在線自動監控(監測)系統數據傳輸標準(HJ/T212-2017)》
●《污染源在線自動監控(監測)系統數據傳輸標準(HJ/T212-2005)》
●其它特殊規約可定制開發
③支持多中心上報
●區/縣級監控中心
●市/省級監控中心
●水電站業主自建監控中心
④監測軟件支持多角色、分權限管理
●為各單位設定不同角色,具有不同的瀏覽、操作權限。
●各角色可自定義展現的參數、顯示順序、顯示格式等。
●通過電腦、手機APP等多種形式登陸系統,查看數據、圖像。
【監測軟件展示】

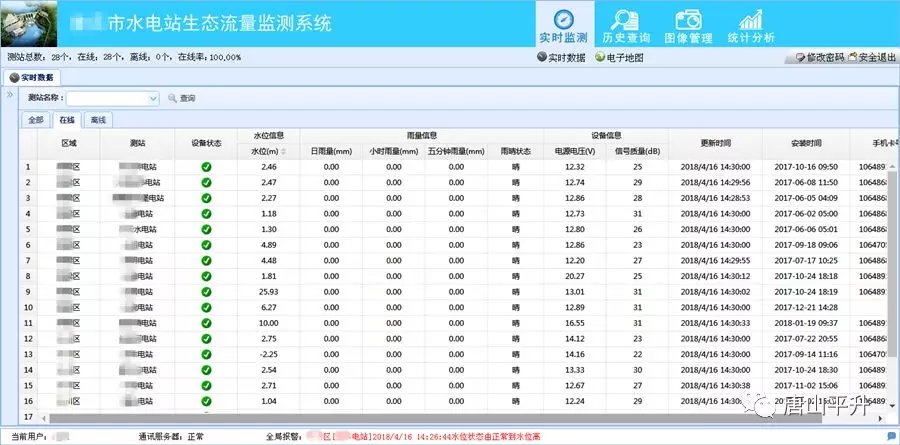

實時數據展示界面

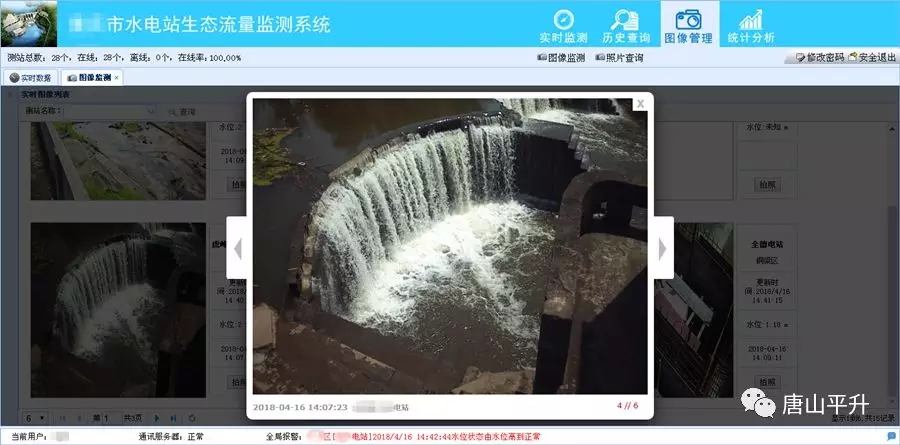

現場圖像展示界面

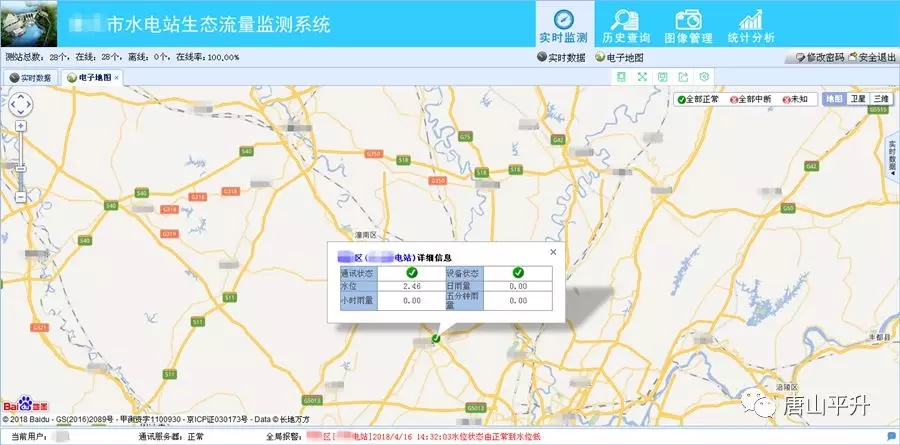

測點分布展示界面

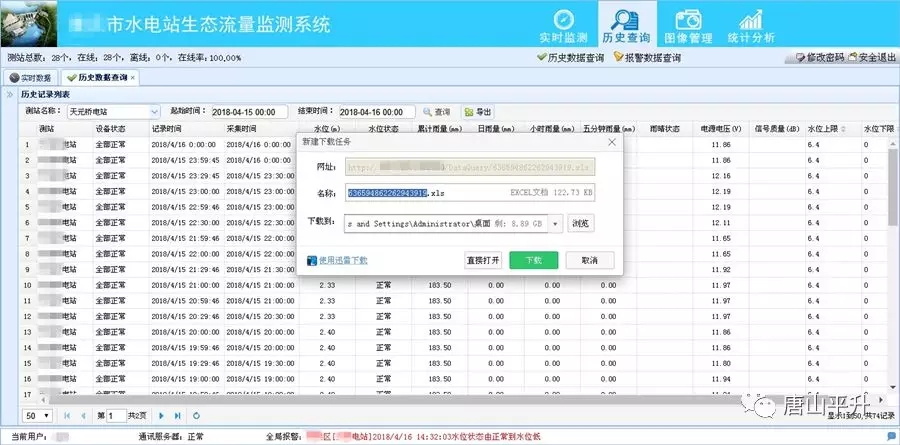

歷史數據查詢、導出界面

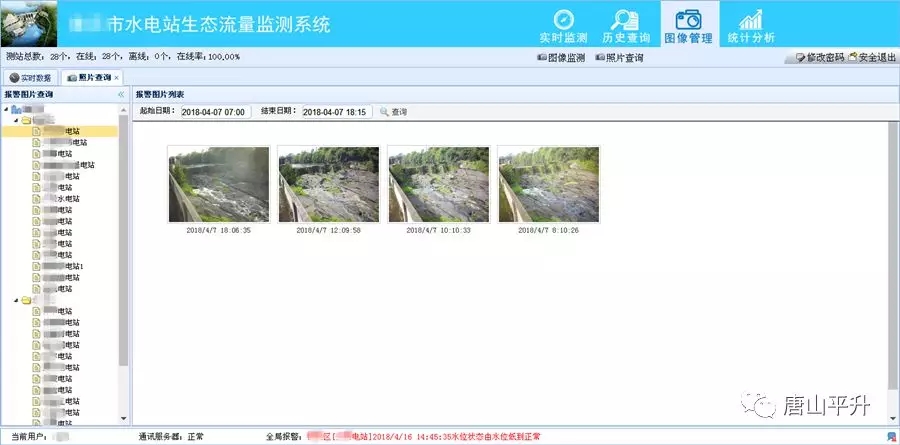

圖像查詢界面

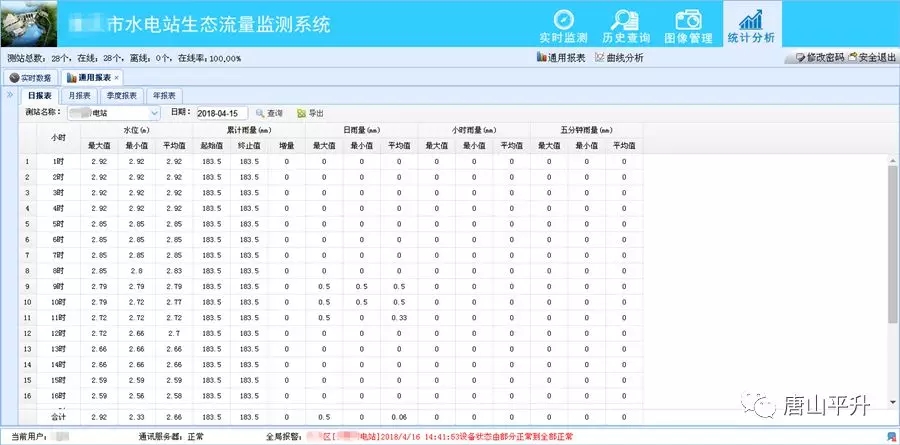

統計報表界面

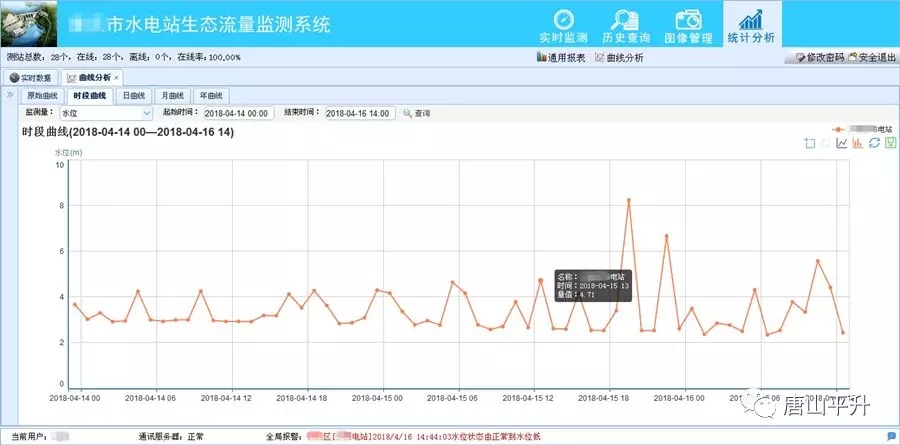

曲線分析界面

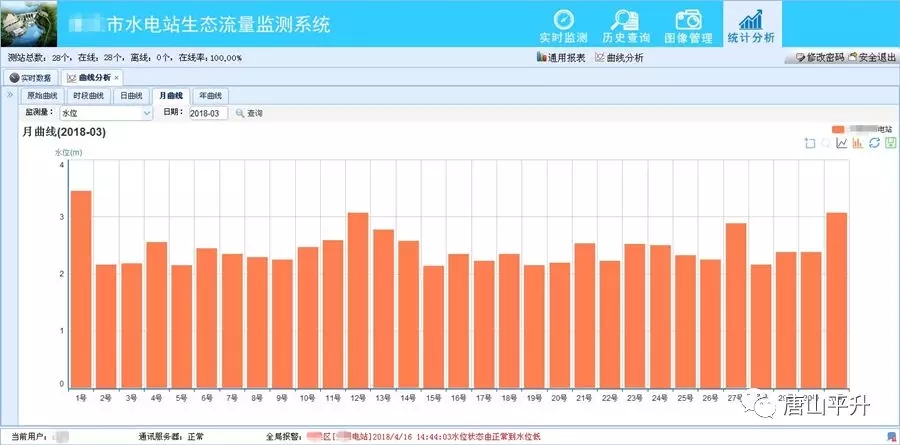

柱狀圖分析界面
原標題:水電站下泄生態流量監測系統
